Как правильно подобрать диаметр термоусадочной трубки для кабеля
Термоусадочные трубки — это, пожалуй, один из самых удобных способов работы с кабелями и проводами. Их используют для изоляции, защиты от влаги, механического воздействия, а также для маркировки проводки. На первый взгляд может показаться, что выбрать трубку легко: «беру любую подходящую по диаметру». Но на практике всё немного сложнее. Если подобрать размер неправильно, трубка может либо не налезть на кабель, либо плохо зажать его и слететь при эксплуатации.
Поэтому важно понимать, как именно рассчитывается нужный диаметр и что учитывать при выборе.
Как работает термоусадка
Термоусадочная трубка изготавливается из специального полимера, который при нагреве изменяет форму. В «спокойном» состоянии её диаметр больше, а при прогреве (обычно строительным феном или газовой горелкой) она сжимается и плотно облегает провод или кабель.
Ключевая характеристика — коэффициент усадки.
Он показывает, во сколько раз трубка уменьшается.
-
Коэффициент 2:1 означает, что трубка уменьшится вдвое. Например, с 6 мм до 3 мм.
-
Коэффициент 3:1 — сужение втрое, например с 9 мм до 3 мм.
-
Бывают и трубки с усадкой 4:1, которые особенно полезны для работы с кабелями нестандартной формы или скрутками.
Благодаря этому свойству трубка всегда должна подбираться с запасом по диаметру, но в то же время не быть слишком большой.
С чего начать выбор
Первое, что нужно сделать — измерить кабель. Важно измерять именно наружный диаметр в изоляции, а не только жилу. В противном случае трубка просто не налезет.
Если вы соединяете несколько жил или работаете со скруткой, нужно замерять максимальное сечение соединения. Именно на эту величину и нужно ориентироваться.
Как подобрать диаметр
Принцип подбора очень простой.
-
Наружный диаметр кабеля должен быть меньше внутреннего диаметра трубки до усадки, чтобы её можно было надеть.
-
После нагрева трубка обязана «схватить» кабель и сжаться сильнее, чем его наружный размер.
Например:
-
Кабель в изоляции — 4 мм.
-
Подбираем трубку 6 мм с коэффициентом усадки 2:1.
-
После нагрева трубка уменьшается до 3 мм и плотно зажимает кабель.
Если бы мы взяли трубку 10 мм, она, конечно, налезла бы легко, но после усадки стала бы 5 мм и сидела бы не так плотно.
Ориентировочная таблица
| Диаметр кабеля | Рекомендуемая трубка (до усадки) | Итоговый диаметр после усадки (2:1) |
| 1–2 мм | 3 мм | 1,5 мм |
| 3–4 мм | 6 мм | 3 мм |
| 5–6 мм | 9 мм | 4,5 мм |
| 8–10 мм | 14 мм | 7 мм |
| 12–15 мм | 20 мм | 10 мм |
Эта таблица носит общий характер, но даёт наглядное понимание, какую трубку стоит брать.
Дополнительные советы
-
Запас лучше минимальный. Если трубка слишком велика, она будет болтаться даже после усадки.
-
Для уличных условий используйте клеевую термоусадку. Внутри таких трубок есть термоклей, который при нагреве расплавляется и надёжно герметизирует соединение. Это особенно актуально для автомобильной проводки или кабелей, проложенных на открытом воздухе.
-
Обращайте внимание на толщину стенки. После усадки трубка становится толще. Чем больше коэффициент усадки, тем толще стенка. Это важно для механической защиты.
-
Цвет имеет значение. Термоусадка выпускается разных цветов. Можно использовать это для маркировки: красная — фаза, синяя — ноль, жёлто-зелёная — земля. В больших монтажных проектах это значительно экономит время.
-
Нагревать нужно равномерно. Если перегреть одну сторону, материал может «подгореть» или даже треснуть. Лучше греть феном, плавно вращая кабель.
Примеры из практики
-
Если у вас скрутка из нескольких тонких проводов диаметром 1 мм, общая толщина получится 3–4 мм. В этом случае трубка на 6 мм будет оптимальным вариантом.
-
Для автомобильных клемм и контактов часто используют трубки 3:1, потому что соединения бывают нестандартной формы, и обычная усадка 2:1 не всегда обеспечивает плотное прилегание.
-
При ремонте уличного освещения чаще всего применяют клеевые трубки большого диаметра (20–25 мм), которые не только сжимают кабель, но и создают влагозащиту.

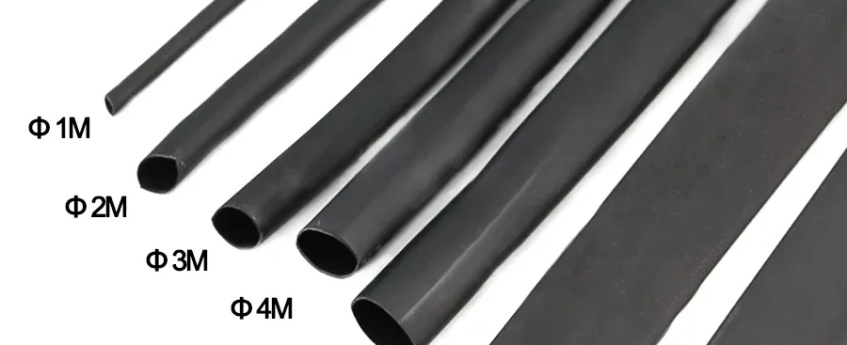

Картинки
Итог
Подбор термоусадочной трубки — это не только вопрос удобства, но и долговечности всей проводки. Важно помнить простое правило: диаметр трубки в «холодном» состоянии должен быть немного больше кабеля, а после усадки — меньше его диаметра, чтобы обеспечивалась плотная фиксация.
Для бытовых задач чаще всего хватает трубки с коэффициентом 2:1. Для нестандартных соединений лучше брать 3:1 или 4:1. А для уличных и влажных условий идеально подойдут клеевые варианты.
Правильный выбор гарантирует, что кабель будет защищён, соединение прослужит долго, а работа будет выглядеть аккуратно и профессионально.
