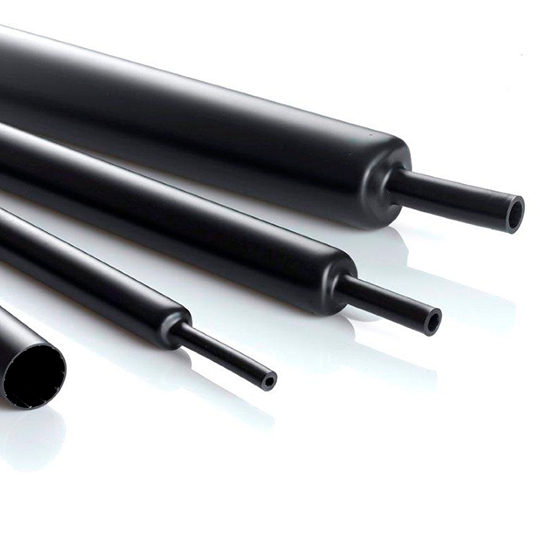

Термоусадочная трубка RAYCHMAN® TCT GW1 (КЛЕЕВАЯ, 1шт-1,22м, 3:1,4:1)
Тонкостенная не поддерживающая горение термоусаживаемая трубка с клеевым слоем из семейства клеевых трубок TCT GW.
Семейство включает трубки GW1 2X, GW1 3X, GW1 4X, GW2, GW3, различающиеся по толщине стенки и коэффициенту усадки (для трубок GW1).
Трубка TCT GW1 применяется для электрической изоляции, обеспечивает влагостойкость соединения и защиту от коррозии. Благодаря тонкой стенке трубка подходит для защиты элементов, требующих гибкости при эксплуатации, или объектов со сложным изогнутым профилем (связки кабеля, металлические трубопроводы, гидроизоляция). Трубка GW1 выпускается с коэффициентом усадки 2:1, 3:1 и 4:1 — это самый высокий коэффициент усадки среди трубок марки ТСТ.
Термоусаживаемая трубка TCT GW1 используется для герметизации кабельных наконечников, в том числе в концевых кабельных муфтах до 1 кВ.
Трубка поставляется в отрезках по 1,22 м и в бухтах. Цвет трубки — черный. Изготовление трубок других цветов и с коэффициентом усадки 2:1 возможно при индивидуальном заказе.
Не содержит галогенов.
Не подлежит обязательной сертификации.
Семейство включает трубки GW1 2X, GW1 3X, GW1 4X, GW2, GW3, различающиеся по толщине стенки и коэффициенту усадки (для трубок GW1).
Трубка TCT GW1 применяется для электрической изоляции, обеспечивает влагостойкость соединения и защиту от коррозии. Благодаря тонкой стенке трубка подходит для защиты элементов, требующих гибкости при эксплуатации, или объектов со сложным изогнутым профилем (связки кабеля, металлические трубопроводы, гидроизоляция). Трубка GW1 выпускается с коэффициентом усадки 2:1, 3:1 и 4:1 — это самый высокий коэффициент усадки среди трубок марки ТСТ.
Термоусаживаемая трубка TCT GW1 используется для герметизации кабельных наконечников, в том числе в концевых кабельных муфтах до 1 кВ.
Трубка поставляется в отрезках по 1,22 м и в бухтах. Цвет трубки — черный. Изготовление трубок других цветов и с коэффициентом усадки 2:1 возможно при индивидуальном заказе.
Не содержит галогенов.
Не подлежит обязательной сертификации.
| Свойство | Метод испытания | Стандартные значения |
|---|---|---|
| Прочность на растяжение, МПа | ASTM D 2671 | Не менее 12,0 |
| Удлинение до разрыва, % | ASTM D 2671 | Не менее 400 |
| Прочность на растяжение после термического воздействия, МПа | ASTM D2671 (+150 °С × 168 часов) | Не менее 12,0 |
| Удлинение до разрыва после термического воздействия, % | ASTM D2671 (+150 °С × 168 часов) | Не менее 350 |
| Тепловой шок | (+200 °С × 30 минут) | Нет потеков и растрескивания |
| Испытание холодом | ASTM D2671 (-55 °С × 4 часа) | Не растрескивается |
| Температура плавления клея | ASTM-E28 | от +70 до +90 °С |
| Электрическая прочность, кВ/мм | ASTM D2671 | Не менее 15 |
| Объемное электрическое сопротивление | ASTM D257 | Не менее 1014 Ом·см |
| Водопоглощение, % | ASTM D570 | 0,5 |
| Горючесть | - | подавляет горение (без учёта клеевого слоя) |
| Коэффициент усадки | - | 2:1, 3:1, 4:1 |
|
Размер, дюймы |
Минимальный диаметр при поставке, мм |
После усадки |
Упаковка | |||
|---|---|---|---|---|---|---|
|
Максимальный внутренний диаметр, мм |
Общая толщина стенки, мм |
Толщина клеевого слоя, мм |
Бухта, м |
Нарезка по 1.22 м (шт) | ||
|
1/16 |
1.6 |
0.8 |
0.6±0.15 |
0.3±0.1 |
200 |
200 |
|
3/32 |
2.4 |
1.2 |
0.7±0.15 |
0.35±0.1 |
200 |
200 |
|
1/8 |
3.2 |
1.6 |
0.7±0.15 |
0.35±0.1 |
200 |
200 |
|
3/16 |
4.8 |
2.4 |
0.8±0.15 |
0.4±0.1 |
100 |
150 |
|
1/4 |
6.4 |
3.2 |
0.8±0.15 |
0.4±0.1 |
100 |
100 |
|
5/16 |
7.9 |
3.9 |
0.9±0.15 |
0.45±0.1 |
100 |
50 |
|
3/8 |
9.5 |
4.8 |
0.9±0.15 |
0.45±0.1 |
50 |
50 |
|
1/2 |
12.7 |
6.4 |
0.95±0.20 |
0.45±0.1 |
25 |
30 |
|
5/8 |
15.9 |
7.9 |
0.95±0.20 |
0.45±0.1 |
25 |
25 |
|
3/4 |
19.1 |
9.5 |
1.0±0.20 |
0.45±0.1 |
25 |
20 |
|
1 |
25.4 |
12.7 |
1.1±0.20 |
0.50±0.1 |
25 |
25 |
|
1 ¼ |
31.8 |
15.0 |
1.15±0.20 |
0.50±0.1 |
25 |
15 |
|
1 ½ |
38.1 |
19.0 |
1.25±0.20 |
0.50±0.1 |
25 |
15 |
|
1 ¾ |
44.5 |
22.0 |
1.35±0.20 |
0.55±0.1 |
25 |
10 |
|
2 |
50.8 |
25.4 |
1.5±0.25 |
0.60±0.1 |
25 |
5 |
| Размер, дюймы | Минимальный диаметр при поставке, мм | Средняя толщина стенки при поставке, мм | Упаковка | ||||
|---|---|---|---|---|---|---|---|
| Максимальный внутренний диаметр, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | Бухта, м | Нарезка по 1,22 м (шт) | |||
| 1/8 | 3,2 | 0,30 ± 0,08 | 1,0 | 0,95 ± 0,08 | 0,35 ± 0,08 | 200 | 200 |
| 3/16 | 4,8 | 0,46 ± 0,08 | 1,6 | 1,10 ± 0,08 | 0,40 ± 0,08 | 100 | 150 |
| 1/4 | 6,4 | 0,50 ± 0,08 | 2,2 | 1,20 ± 0,08 | 0,45 ± 0,08 | 100 | 100 |
| 5/16 | 7,9 | 0,52 ± 0,08 | 2,7 | 1,35 ± 0,08 | 0,50 ± 0,08 | 100 | 50 |
| 3/8 | 9,5 | 0,55 ± 0,08 | 3,2 | 1,45 ± 0,08 | 0,50 ± 0,08 | 50 | 50 |
| 1/2 | 12,7 | 0,68 ± 0,08 | 4,2 | 1,70 ± 0,08 | 0,50 ± 0,08 | 25 | 30 |
| 5/8 | 15,0 | 0,70 ± 0,10 | 5,2 | 1,80 ± 0,10 | 0,55 ± 0,10 | 25 | 25 |
| 3/4 | 19,1 | 0,76 ± 0,10 | 6,3 | 2,00 ± 0,10 | 0,55 ± 0,10 | 25 | 20 |
| 1 | 25,4 | 0,78 ± 0,10 | 8,5 | 2,10 ± 0,10 | 0,55 ± 0,10 | 25 | 25 |
| 1 1/4 | 30,0 | 0,80 ± 0,10 | 10,2 | 2,20 ± 0,10 | 0,60 ± 0,10 | 25 | 15 |
| 1 1/2 | 39 | 0,85 ± 0,10 | 13,5 | 2,40 ± 0,10 | 0,60 ± 0,10 | 25 | 15 |
| 2 | 50 | 0,95 ± 0,10 | 17,0 | 2,70 ± 0,10 | 0,70 ± 0,10 | 25 | 10 |
| 5/2 | 64 | 0,95 ± 0,10 | 21,0 | 3,00 ± 0,15 | 0,70 ± 0,10 | 25 | 5 |
| Размер, мм | Минимальный диаметр при поставке, мм | Упаковка | ||||
|---|---|---|---|---|---|---|
| Максимальный внутренний диаметр, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | Бухта, м | Нарезка по 1,22 м (шт) | ||
| 4,0 | 4,0 | 1,0 | 1,0 ± 0,15 | 0,4 ± 0,15 | 200 | 150 |
| 6,0 | 6,0 | 1,5 | 1,1 ± 0,15 | 0,4 ± 0,15 | 100 | 100 |
| 8,0 | 8,0 | 2,0 | 1,5 ± 0,15 | 0,5 ± 0,15 | 100 | 50 |
| 12,0 | 12,0 | 3,0 | 1,7 ± 0,15 | 0,5 ± 0,15 | 25 | 30 |
| 16,0 | 16,0 | 4,0 | 2,0 ± 0,15 | 0,6 ± 0,15 | 25 | 25 |
| 20,0 | 20,0 | 5,0 | 2,3 ± 0,25 | 0,6 ± 0,15 | 25 | 25 |
| 24,0 | 24,0 | 6,0 | 2,5 ± 0,25 | 0,6 ± 0,15 | 25 | 20 |
| 32,0 | 32,0 | 8,0 | 2,8 ± 0,30 | 0,7 ± 0,15 | 25 | 15 |
| 52,0 | 52,0 | 13,0 | 3,0 ± 0,30 | 0,7 ± 0,15 | 25 | 5 |
| Производитель | Raychem / Tyco | DSG-Canusa | 3M | LG | Sumitomo | WOER | Мемотерм-ММ | ТермаЛюкс |
|---|---|---|---|---|---|---|---|---|
| Наименование | ATUM | CPA100 | EPS400 / EPS300 | GSHS-3635W | W3B2 | W-1-SB | ТТЭкнг | ТТн 31к, Ттн 41к |
|
Размер, дюймы |
Минимальный диаметр при поставке, мм |
После усадки |
Упаковка | |||
|---|---|---|---|---|---|---|
|
Максимальный внутренний диаметр, мм |
Общая толщина стенки, мм |
Толщина клеевого слоя, мм |
Бухта, м |
Нарезка по 1.22 м (шт) | ||
|
1/16 |
1.6 |
0.8 |
0.6±0.15 |
0.3±0.1 |
200 |
200 |
|
3/32 |
2.4 |
1.2 |
0.7±0.15 |
0.35±0.1 |
200 |
200 |
|
1/8 |
3.2 |
1.6 |
0.7±0.15 |
0.35±0.1 |
200 |
200 |
|
3/16 |
4.8 |
2.4 |
0.8±0.15 |
0.4±0.1 |
100 |
150 |
|
1/4 |
6.4 |
3.2 |
0.8±0.15 |
0.4±0.1 |
100 |
100 |
|
5/16 |
7.9 |
3.9 |
0.9±0.15 |
0.45±0.1 |
100 |
50 |
|
3/8 |
9.5 |
4.8 |
0.9±0.15 |
0.45±0.1 |
50 |
50 |
|
1/2 |
12.7 |
6.4 |
0.95±0.20 |
0.45±0.1 |
25 |
30 |
|
5/8 |
15.9 |
7.9 |
0.95±0.20 |
0.45±0.1 |
25 |
25 |
|
3/4 |
19.1 |
9.5 |
1.0±0.20 |
0.45±0.1 |
25 |
20 |
|
1 |
25.4 |
12.7 |
1.1±0.20 |
0.50±0.1 |
25 |
25 |
|
1 ¼ |
31.8 |
15.0 |
1.15±0.20 |
0.50±0.1 |
25 |
15 |
|
1 ½ |
38.1 |
19.0 |
1.25±0.20 |
0.50±0.1 |
25 |
15 |
|
1 ¾ |
44.5 |
22.0 |
1.35±0.20 |
0.55±0.1 |
25 |
10 |
|
2 |
50.8 |
25.4 |
1.5±0.25 |
0.60±0.1 |
25 |
5 |
| Размер, дюймы | Минимальный диаметр при поставке, мм | Средняя толщина стенки при поставке, мм | Упаковка | ||||
|---|---|---|---|---|---|---|---|
| Максимальный внутренний диаметр, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | Бухта, м | Нарезка по 1,22 м (шт) | |||
| 1/8 | 3,2 | 0,30 ± 0,08 | 1,0 | 0,95 ± 0,08 | 0,35 ± 0,08 | 200 | 200 |
| 3/16 | 4,8 | 0,46 ± 0,08 | 1,6 | 1,10 ± 0,08 | 0,40 ± 0,08 | 100 | 150 |
| 1/4 | 6,4 | 0,50 ± 0,08 | 2,2 | 1,20 ± 0,08 | 0,45 ± 0,08 | 100 | 100 |
| 5/16 | 7,9 | 0,52 ± 0,08 | 2,7 | 1,35 ± 0,08 | 0,50 ± 0,08 | 100 | 50 |
| 3/8 | 9,5 | 0,55 ± 0,08 | 3,2 | 1,45 ± 0,08 | 0,50 ± 0,08 | 50 | 50 |
| 1/2 | 12,7 | 0,68 ± 0,08 | 4,2 | 1,70 ± 0,08 | 0,50 ± 0,08 | 25 | 30 |
| 5/8 | 15,0 | 0,70 ± 0,10 | 5,2 | 1,80 ± 0,10 | 0,55 ± 0,10 | 25 | 25 |
| 3/4 | 19,1 | 0,76 ± 0,10 | 6,3 | 2,00 ± 0,10 | 0,55 ± 0,10 | 25 | 20 |
| 1 | 25,4 | 0,78 ± 0,10 | 8,5 | 2,10 ± 0,10 | 0,55 ± 0,10 | 25 | 25 |
| 1 1/4 | 30,0 | 0,80 ± 0,10 | 10,2 | 2,20 ± 0,10 | 0,60 ± 0,10 | 25 | 15 |
| 1 1/2 | 39 | 0,85 ± 0,10 | 13,5 | 2,40 ± 0,10 | 0,60 ± 0,10 | 25 | 15 |
| 2 | 50 | 0,95 ± 0,10 | 17,0 | 2,70 ± 0,10 | 0,70 ± 0,10 | 25 | 10 |
| 5/2 | 64 | 0,95 ± 0,10 | 21,0 | 3,00 ± 0,15 | 0,70 ± 0,10 | 25 | 5 |
| Размер, мм | Минимальный диаметр при поставке, мм | Упаковка | ||||
|---|---|---|---|---|---|---|
| Максимальный внутренний диаметр, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | Бухта, м | Нарезка по 1,22 м (шт) | ||
| 4,0 | 4,0 | 1,0 | 1,0 ± 0,15 | 0,4 ± 0,15 | 200 | 150 |
| 6,0 | 6,0 | 1,5 | 1,1 ± 0,15 | 0,4 ± 0,15 | 100 | 100 |
| 8,0 | 8,0 | 2,0 | 1,5 ± 0,15 | 0,5 ± 0,15 | 100 | 50 |
| 12,0 | 12,0 | 3,0 | 1,7 ± 0,15 | 0,5 ± 0,15 | 25 | 30 |
| 16,0 | 16,0 | 4,0 | 2,0 ± 0,15 | 0,6 ± 0,15 | 25 | 25 |
| 20,0 | 20,0 | 5,0 | 2,3 ± 0,25 | 0,6 ± 0,15 | 25 | 25 |
| 24,0 | 24,0 | 6,0 | 2,5 ± 0,25 | 0,6 ± 0,15 | 25 | 20 |
| 32,0 | 32,0 | 8,0 | 2,8 ± 0,30 | 0,7 ± 0,15 | 25 | 15 |
| 52,0 | 52,0 | 13,0 | 3,0 ± 0,30 | 0,7 ± 0,15 | 25 | 5 |
| Производитель | Raychem / Tyco | DSG-Canusa | 3M | LG | Sumitomo | WOER | Мемотерм-ММ | ТермаЛюкс |
|---|---|---|---|---|---|---|---|---|
| Наименование | ATUM | CPA100 | EPS400 / EPS300 | GSHS-3635W | W3B2 | W-1-SB | ТТЭкнг | ТТн 31к, Ттн 41к |
