Термоусадочная гильза RAYCHMAN® DYST (под пайку)

Термоусадочные гильзы
Наличие: На складе

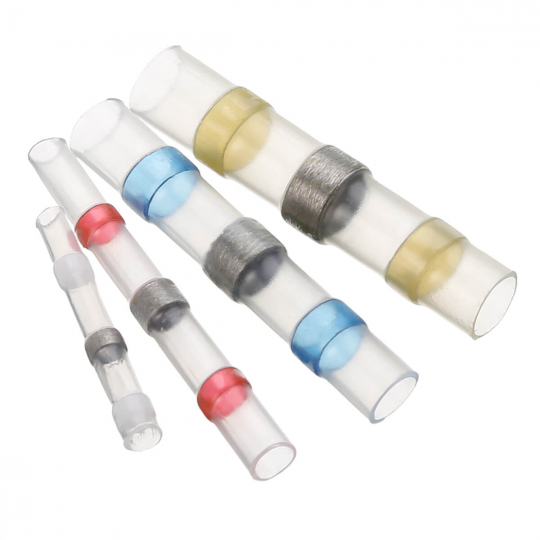

Термоусаживаемая соединительная гильза с узлом точечной пайки. Состоит из поливинилиденфлуоридной (PVDF, Kynar®) термоусаживаемой оболочки с внутренней вставкой в виде оловянного кольца. Все компоненты гильзы экологически безопасны в применении.

По вопросам поставки термоусадочной трубки обращаться:

+7(343)247-85-21

или пишите: svm@positron-e.ru

Идеальный инструмент для соединения контактов, подверженных длительному воздействию внешней влажной среды.

  • Прозрачная оболочка для облегчения проверки места спайки
  • Высокое качество
  • Применима для напряжения до 1 кВ
  • Обеспечивает хорошую изоляцию, повторяет рельеф проводников
  • Наличие специальных термопластичных колечек с обоих концов гильзы обеспечивает защиту от влаги
  • Простота в использовании позволяет минимизировать возможные повреждения места соединения

В процессе установки гильза нагревается и происходит одновременная термоусадка оболочки и расплавление оловянного кольца, которое спаивает концы проводников. Применима для напряжений до 1 кВ включительно. Неприемлема для соединения алюминиевых проводников, так как при нормальных условиях алюминий не спаивается оловом. Для монтажа не требуется специальный инструмент — достаточно нагревателя (электрофен, газовая горелка), способного прогреть место соединения до 175 °C.

ХарактеристикиМетод тестированияЗначение
ЭлектрическиеЭлектрическая прочность на пробой RT-1404 2,0 кВ
Рабочее напряжение RT-1404 600 В
Потери напряжения в соединительном узле RT-1404 Менее 2,0 мВ
ФизическиеКоррозия UL224/ASTM D2671 Не корродирует
Цвет - Прозрачный
Температура усадки - +175 °С
Соответствие стандартам - RoHS
Аналогичные продукты других производителей - Raychem D-1744/S01-01-R
НаименованиеДлина, ммВнутренний диаметр, мм
Raychman DYST-1 25 1,7
Raychman DYST-2 40 2,7
Raychman DYST-3 40 4,5
Raychman DYST-4 40 6,0
ПроизводительRaychem / TycoКВТ
Наименование D-1744 / S01-01-R ПК-Т
