ASC‐SR Герметичный термоусаживаемый разъём для соединения пайкой

Термоусадочные гильзы
Наличие: На складе

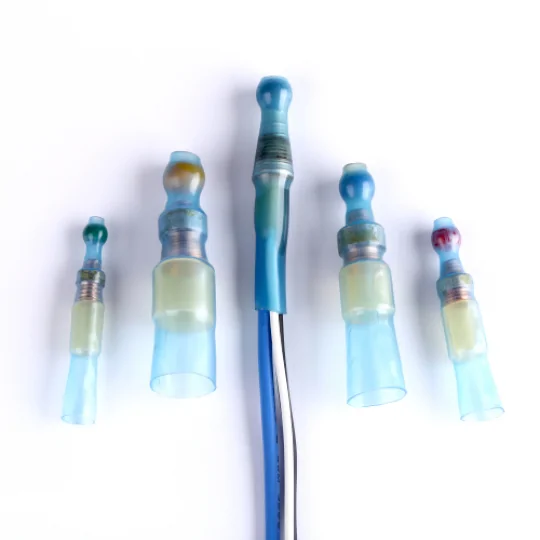

Герметичный термоусаживаемый разъем ASC‐SR для соединения пайкой, предназначен для одновременного соединения нескольких электрических проводов. Представляет собой надежную альтернативу разъемам под опрессовку, сварку, или закрытым разъемам под обычную скрутку.

По вопросам поставки термоусадочной трубки обращаться:

+7(343)247-85-21

или пишите: svm@positron-e.ru

Уникальная комбинация крепления проводов скруткой, пайкой , герметизацией специальным клеем и термической усадкой обеспечивает надежное герметичное электрическое соединение .

Термоусаживаемый разъем ASC-SR является продуктом инновационной технологии, позволяющей надежно соединять до 10 проводов различных типоразмеров.

Разъем обеспечивает защиту соединения проводов от воздействия атмосферных явлений. Герметичные термоусаживаемые разъемы для соединения пайкой имеют цветовую маркировку для облегчения идентификации по размерам.

Особенности и преимущества ASC‐SR

  • Паяное соединение.
  • Надежная электрическая изоляция.
  • Герметичность соединения.
  • Простота установки.

Диапазон рабочих температур ASC‐SR

  • Рабочая температура: -40°С ~ 125°С
  • Минимальная температура нагрева: 150°С
  • Температура усадки 160°С - 175°С
  • Температура начала плавления припоя: 138 °С
ХарактеристикаЗначение
Диапозон рабочих температур -40°С ~ 125°С
Напряжение пробоя 600 В
Класс защиты* IP67
Объемное удельное сопротивление (Ω см): ≥1013
Электрическая прочность 2.0 кВ/мм

* - Класс защиты IP67 означает, что устройство полностью защищено от твердых тел (проникновения пыли), а также от временного конденсата или кратковременного погружения на глубину до 1м.

НазваниеЦвет шарикаРазмеры изделияМедный резьбовой корпусДиаметр кабеля M±1 (M±0.04)
L±3.5ΦABМин мм2 (СМА)Макс мм2 (СМА)ΦD максM±1 (M±0.04)
ASC‐SR1 Зеленый 38,3 3.6 +0.4/‐0.2 26.0±2.0 0.7(1400) 2.4(4800) 3.3 15.0
ASC‐SR2 Красный 37,7 5.0 +0.7/‐0.2 23.5±2.0 2.0(4000) 4.0(8000) 4.5 15.0
ASC‐SR3 Синий 45,5 7.5 +0.9/‐0.2 26.5±2.0 3.5(7000) 8.0(16000) 7.0 15.0
ASC‐SR4 Желтый 45,0 9.4 +0.9/‐0.3 25.5±3.0 7.5(15000) 12.0(24000) 9.0 15.0
